3D Inversion помогает решать сложные водоемы

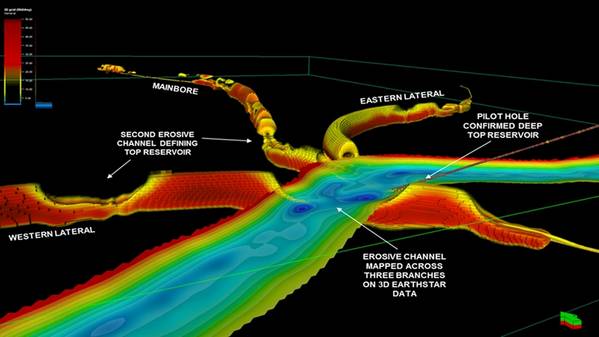

Трехмерная инверсия сверхглубокого удельного сопротивления, интегрированная с сейсмическими данными после того, как Halliburton использовала возможность для скважины в Северном море для Aker BP в конце 2018 года. В модели трехмерного коллектора визуализируются три многосторонних разреза скважин с обрезанными данными, чтобы показать объемы высокого удельного сопротивления. Геологическая интерпретация показывает эрозионные турбидитные каналы, определяющие верхнюю часть пласта. (Изображение: Halliburton)

Компания Halliburton использовала технологию горнодобывающей промышленности для выявления подземных структур таким образом, чтобы улучшить геонавигацию, геокартирование и геостопирование в сложных пластах.

Сервисная компания представила EarthStar 3D Inversion, процесс трехмерного картирования коллектора, который, при использовании в геонавигационных приложениях, может максимизировать контакт с нефтегазовыми зонами, в то же время картографируя окружающую формацию, чтобы идентифицировать обойденную нефть, избежать опасностей бурения и планировать дальнейшее развитие.

Дерик Цурчер, стратегический бизнес-менеджер Halliburton по измерениям во время бурения (MWD) / каротаж во время бурения (LWD), говорит, что сервисная компания работала со специалистами по разработке программного обеспечения для горнодобывающей промышленности Computational Geosciences, базирующимися в Ванкувере, чтобы «решить эту большую математическую проблему О том, как обработать большое количество измерений в полностью разрешенный трехмерный объем, который может быть полезен в приложениях геонавигации.

«Они смотрели, где находится распределение руды в недрах. Мы пытаемся сделать то же самое, где находится распределение нефти и газа? », - говорит Цурхер.

В настоящее время данные о пласте, используемые для геонавигации, обычно поступают из сейсмических данных, которые могут не «видеть» объекты размером менее 150 футов, и инструментов для бурения, которые проводят измерения вблизи ствола скважины. Это оставляет «большой разрыв» между ними, говорит Цурхер. «Впервые у нас есть служба, которая может решить эту промежуточную шкалу».

Возможность 3D-инверсии использует существующую услугу сверхнизкого удельного сопротивления EarthStar от Halliburton, технологию LWD, которая определяет границы пласта и флюида на расстоянии до 225 футов (68 метров) от ствола скважины. Согласно данным Halliburton, инверсия EarthStar 3D выявляет такие особенности, как разломы, водные зоны или локальные структурные изменения, такие как уколы, которые могут изменить оптимальную траекторию посадки скважины.

«У промышленности теперь есть решение, чтобы понять распределение углеводородов в пласте, которого раньше не было», - говорит Цурхер.

Новая возможность эксплуатировалась примерно в дюжине скважин на шельфе, в том числе в Северном море и в Северной и Южной Америке. В конце 2018 года оператор Aker BP на шельфе Норвегии знал о сложной геологии, связанной с турбидитными каналами, и хотел иметь возможность оптимально посадить ствол скважины в пласте.

Zurcher говорит, что 1D-инверсия показала изолированные песчаные тела, но 3D-инверсия «показала истинную форму и протяженность этих каналов и их взаимосвязь, что было важно для проектирования и производства работ».

По его словам, эта услуга может быть полезна не только для геонавигации в реальном времени, но и для картирования фронта воды в водохранилище.

«Мы считаем, что это не просто служба оценки пласта. Это выходит за рамки этого », - говорит он, добавляя, что он обеспечивает важный вклад для завершения и добычи фаз разработки пласта.
