Новая технология обеспечивает конвейерный неразрушающий контроль на производственных платформах

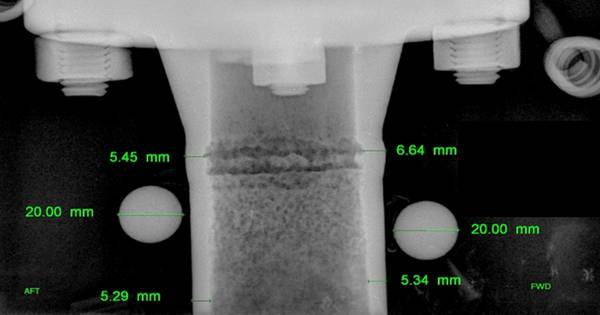

Заглушка сопла сепаратора показывает коррозию сварного шва и трубы после семи секунд выдержки в сервисе TAXI. Зеленые цифры - это измерения остаточной толщины стенки трубы. Все более темные области в центре трубы свидетельствуют о точечной коррозии и корне сварного шва. (Изображение: Oceaneering)

Технология, используемая в сфере безопасности и обеспечения соблюдения законов о наркотиках, была изменена, чтобы решить давнюю проблему использования радиографии для неразрушающего контроля трубопроводов на буровых установках, не затрагивая измерения нуклонов, связанные с сосудами под давлением.

Адаптированная технология не искажает нуклонику на сосудах высокого давления, таких как сепараторы нефти-газа-воды, и не приводит к принудительному отключению, а позволяет операторам в Северном море быстро проводить отложенные проверки трубопроводов, не дожидаясь запланированного ремонта или останова.

В отрасли со стареющей инфраструктурой неразрушающий контроль (НК) имеет жизненно важное значение для определения того, остается ли материал или компонент пригодным для данной цели. Рентгенография уже давно используется для выявления коррозии, трещин и других проблем в оборудовании, таком как трубопроводы, особенно те, которые изолированы. Но иногда методы неразрушающего контроля, такие как радиография, мешают программам нуклонного приборостроения и зондирования, которые уже используются на платформе.

Нуклонные датчики используются на установках высокого давления, которые разделяют производственный поток на нефть, газ и воду, потому что такие сосуды могут представлять проблему безопасности, если они становятся слишком полными или слишком пустыми. Нуклонный детектор на одной стороне сосуда может обнаружить изотоп с другой стороны. Когда уровень жидкости в сепараторе падает, детектор может воспринимать излучение с другой стороны, в то время как повышающийся уровень жидкости блокирует сигнал.

Однако при использовании рентгенографии существует высокий риск того, что излучение может «запутать» нуклонный детектор, говорит Джим Макнаб, эксперт по неразрушающему контролю в Oceaneering.

«Когда нуклонный детектор видит излучение от изотопа неразрушающего контроля, он думает, что видит излучение от своего собственного изотопа. Это сбивает с толку, и он думает, что есть серьезная проблема производственного процесса и даже остановка производства. По словам Макнаба, это ложная тревога », которая часто заставляет диспетчерскую отключить установку.

Oceaneering работал с производителями специализированных «импульсных» рентгеновских систем и нуклонных приборов для разработки процедуры, позволяющей проводить проверки неразрушающего контроля, когда установка находится в эксплуатации, устраняя влияние радиографических операций на нуклонику. Oceaneering называет предложение рентгеновской инспекцией по предотвращению поездок (TAXI) .

TAXI использует рентгеновскую камеру, которая использует короткие импульсы излучения, а не постоянный источник излучения, типичный для радиоизотопа.

«Нуклонный детектор не может видеть короткие вспышки, но мы по-прежнему получаем хорошие рентгеновские изображения технологических трубопроводов и оборудования», - говорит Макнаб.

В преддверии проверки, говорит Макнаб, инспекционная группа рассматривает источники данных, которые могут повлиять на то, как TAXI окажет влияние на существующую нуклонику.

Oceaneering развернула TAXI в Северном море в течение прошлого года. Один оператор запланировал проверки целостности трубопровода в течение трех лет, чтобы совпасть с остановками. Служба TAXI компании Oceaneering смогла провести инспекции, пока завод находился в непрерывном производстве в течение трех недель, не требуя остановки, говорит он.

«То, что мы делаем сейчас, это позволяет операторам осматривать трубопроводы и оборудование, которые они не смогли бы сделать ранее, во время производственных операций», - говорит Макнаб. «По сути, мы можем найти утечки, прежде чем утечки найдут нас».
