Высококачественная сейсмическая визуализация решает проблемы с мелким газом

По CGG17 октября 2018

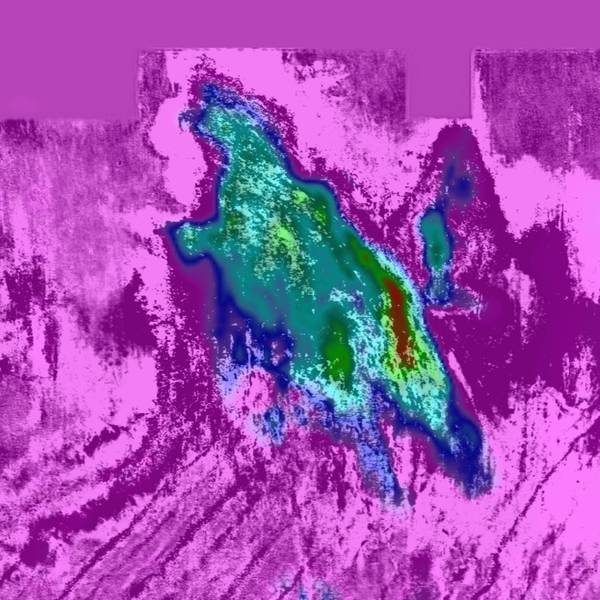

Этот срез на глубине 595 м через Q-модель четко выделяет протяженность газового месторождения Peon (изображение предоставлено CGG Multi-Client & New Ventures)
Этот срез на глубине 595 м через Q-модель четко выделяет протяженность газового месторождения Peon (изображение предоставлено CGG Multi-Client & New Ventures)

Последнее Q-моделирование и Q-компенсирующие методы визуализации приносят большую ясность Северному Викингам Грэбену

Недавно CGG завершила съемку сейсмической глубины всего своего опроса северных викингов Graben с несколькими клиентами в норвежском Северном море. Последние данные по вязко-акустическим («Q») и сейсмическим изображениям были применены к широкополосным данным BroadSeis с переменной глубиной стримера, полученным между 2014 и 2016 годами. Конечный результат формирует непрерывный объем данных, охватывающий 35 400 км².

Северный Викинг Грабен, как и многие другие районы по всему миру, содержит широкий спектр локализованных приповерхностных геологических аномалий - с мелким газом, являющимся особой особенностью в этой области. На самом деле, некоторые мелкие газовые скопления обозначены газовыми месторождениями, включая Frigg и Peon.

Аномалии мелкого газа обычно проявляют аномально высокое поглощение, связанное с затуханием амплитуды и фазовым искажением сейсмических данных. Эти сложные проблемы вызывают нежелательные эффекты при визуализации, такие как тусклые зоны, неравномерное освещение изображения и артефакты миграции. Другой особенностью абсорбции, характерной для этой области, является большое тело, связанное с норвежским траншеем, которое пересекает всю зону обзора с северо-запада на юго-восток.

Предварительная обработка изображений состояла в основном из потока затухания шума, ориентированного на шум набухания, сейсмическую интерференцию и посткритическую энергию, а также широкополосное де-ореоринг, короткое и длительное временное многократное затухание, совместное смещение и регуляризация.

Фаза построения модели использовала как Q-томографию, так и Q-полноволновую инверсию (FWI) для создания Q-модели, которая определяла местоположение и степень абсорбционных аномалий. Продвинутая томографическая инверсия и рефракция и отражение FWI использовались наряду с работой Q для получения скоростей и анизотропных параметров. Это здание модели охватило площадь всего 35 400 кв.

Для обработки изображений использовались расширенные алгоритмы миграции с компенсацией Q, которые в полной мере использовали модели скорости, анизотропии и Q для коррекции потери амплитуды и дисперсии фаз и, таким образом, обеспечивали улучшенное разрешение и непрерывность.

Окончательная репроцессия обеспечивает выдающиеся результаты, четко выделяя приповерхностные особенности, такие как газовое поле Пиона (иллюстрированное). Лучшая модель и понимание мелкой геологии также приводят к более ясным изображениям более глубоких структур.

Набор данных Northern Viking Graben дополняется хорошо изучением 100 реинтерпретированных скважин, которые были интегрированы с результатами сейсмики. В настоящее время приобретается южное расширение площадью 8 000 км², которое будет обрабатываться в той же последовательности и легко сливается.

Методы Q-моделирования и визуализации широко применяются в других странах мира. Например, CGG в 35 000 км² обследовании Cornerstone в Центральном Северном море в настоящее время обрабатывается в аналогичной последовательности, с впечатляющими изображениями с высоким разрешением каналов сорок, которые уже были достигнуты.

Дальнейшие исследования продолжаются, проверяя преимущества алгоритмов миграции наименьших квадратов Q. Миграция с наименьшими квадратами по своей сути способствует усилению сигнала по шуму, тем самым снижая риск того, что Q-компенсация будет чрезмерно увеличивать шум. Это имеет практическое значение в областях с низким отношением сигнал / шум, например, ниже аномалий мелкого газа, рассмотренных ранее.
