«Видеть» впереди бит

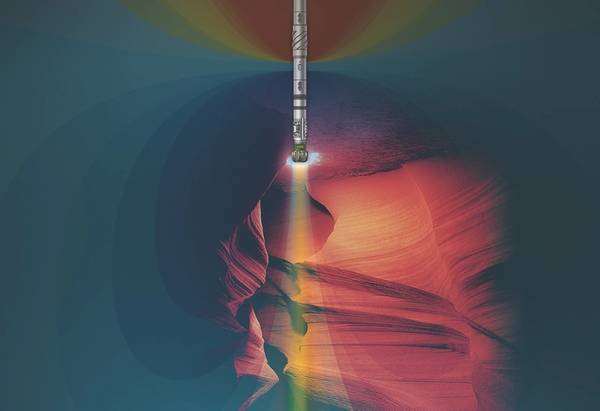

Служба IriSphere включает в себя КНБК передатчики и мульти-приемники для обеспечения непрерывных измерений удельного сопротивления, которые обнаруживают особенности пласта далеко впереди бурового долота. (Изображение: Schlumberger)

Даже с лучшими доступными сейсмическими данными и моделированием пласта бурильщики остаются в неведении относительно того, что находится перед буровым долотом. Новый чувствительный инструмент был разработан, чтобы «видеть» впереди долота и может передавать данные в режиме реального времени, чтобы сместить операции бурения с реактивных на проактивные.

В начале мая компания Schlumberger запустила сервис IriSphere с перспективным бурением, в котором используется технология электромагнитного излучения глубокой направленности (EM), позволяющая в реальном времени обнаруживать особенности пласта на расстоянии до 100 футов от бурового долота, что позволяет бурильщикам регулировать операции. соответственно.

С помощью этого инструмента бурильщики могут определять точные места опасностей, таких как дно соляного слоя или верхняя часть зоны истощения или избыточного давления, чтобы избежать заклинивания трубы, потерь бурового раствора и ударов, говорит Вера Криссетавати Вибово, продукт для измерения сопротивления бурению и измерениям Чемпион, Шлюмберже. Обратная связь с запуском технологии была «очень положительной», говорит она.

Schlumberger предложила услугу IriSphere оператору, озабоченному возможностью создания зоны высокого давления на мелководном месторождении у берегов Китая. Этот оператор ранее проник в зону и столкнулся с серьезными проблемами нестабильности в скважине, что привело к необходимости повторного бурения, говорит она.

По словам Вибово, для новой скважины оператор полагал, что оптимальная зона обсадной колонны находится ниже маркера сланца и выше резервуара высокого давления.

«Маркер сланца был обнаружен на 20 метров впереди долота», - говорит она. Оболочка была надежно установлена на глубину, которая изолировала более низкое поровое давление и образование высокой плотности трещин от песка высокого давления, и бурение возобновилось, добавляет она.

Vera Krissetiawati Wibowo, чемпион по продукту для измерения удельного сопротивления Drilling & Measurements, Schlumberger (Фото: Schlumberger)

По словам Вибово, предотвращение опасности бурения - не единственное преимущество. Поскольку инструмент может определять расстояние до бурового долота до 100 футов, он может определять верхнюю часть резервуара, различать тонкие слоистые материалы и настоящие резервуары и предоставлять информацию о глубине резервуара, говорит она.

Эта возможность избавила оператора от необходимости бурения бокового ствола на шельфе западной Австралии. Оператор имел сложную пластовую среду с высокой сейсмической неопределенностью относительно положения верхней части пласта. Поле имело сложную антиклинальную линию и состояло из алевролитов между прерывистыми песчаными телами и характеризовалось отсутствием маркеров над резервуаром. В таких ситуациях обычные методы бурения требуют бурения пробной скважины для определения верхней части пласта, а затем бокового ствола для определения толщины.

Служба IriSphere компании Schlumberger обнаружила вершину песка на 62 фута впереди долота и смогла обнаружить песок толщиной 82 фута. Последующие операции по отбору керна были оптимизированы на основе данных, полученных в процессе исследования.

«Мы устранили пробную дыру», - говорит Вибо.

Измерения глубокого направленного удельного сопротивления службы IriSphere на основе EM интегрированы со смещением и другими данными, чтобы обеспечить профиль удельного сопротивления впереди долота, предоставляя точное представление о пласте во время бурения при спуске.

По словам Вибово, этот инструмент позволяет заказчику принимать проактивные решения по бурению, а не реагировать на измерения внутри или за долотом.

Она подчеркивает, что моделирование перед началом работ имеет решающее значение для понимания проблем и чувствительности коллектора, чтобы определить, насколько далеко вперед может смотреть клиент. По ее словам, также важно правильно расположить передатчик и приемники при планировании сборки забоя скважины (КНБК) для достижения желаемой чувствительности.

«Чем дальше мы размещаем передатчик и приемники, тем дальше распространяется наш сигнал», - говорит она.

На сегодняшний день, говорит она, наибольшее расстояние между передатчиком и приемником составляет 160 футов вдоль бурильной колонны, что позволило увидеть 100 футов впереди бурового долота.

Система использует один передатчик в сочетании с одним, двумя или тремя приемниками. Система применима к размерам отверстий от 5 5/8 до 16 дюймов.

По словам компании, благодаря более чем 100 измерениям, доступным в режиме реального времени, IriSphere использует современную инверсию для инвертирования профиля пласта 1D с высоким разрешением по удельному сопротивлению.

Разрабатывая этот инструмент в течение пяти лет, компания Schlumberger провела более 25 полевых испытаний в Азии, Австралии, Латинской Америке, Северной Америке и Европе. Эти испытания включали в себя успешное обнаружение резервуаров и солевых границ, выявление тонких слоев и предотвращение опасностей бурения, таких как пласты высокого давления, которые могут привести к проблемам со стабильностью ствола скважины. Этот инструмент также использовался на суше для обнаружения среды высокого давления.

Команда разработчиков, в состав которой входит ряд экспертов по глубокому направленному сопротивлению, спроектировала систему в ответ на запросы клиентов, чтобы иметь возможность смотреть вперед на буровое долото, чтобы снизить риски бурения, повысить эффективность и разместить обсадную колонну в определенных местах.

«Знание условий, которые стоят впереди в режиме реального времени и постоянно позволяют клиенту снизить неопределенность бурения», - говорит Вибо.

При развертывании на шельфе Западной Австралии служба IriSphere обнаружила верхнюю часть резервуара на 62 фута впереди долота. На 23 фута впереди долота толщина резервуара была проверена на 82 футах TVD. (Изображение: Schlumberger)

Команда Schlumberger порекомендовала услугу IriSphere для скважины на шельфе Китая. Служба обнаружила и точно нанесла на карту целевой сланцевый маркер на 65 футов впереди долота. Использование службы IriSphere на шельфе Китая позволило избежать предыдущих опасностей и теперь является предпочтительной технологией в этой конкретной области. (Изображение: Schlumberger)
