Pumping Tech - кусок головоломки подводной фабрики

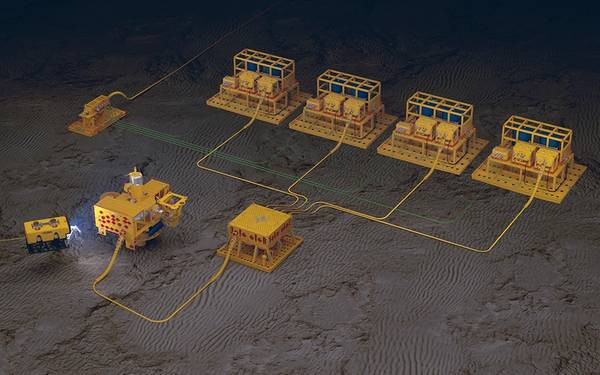

SPT Oceaneering является масштабируемой для соответствия полевым требованиям. (Источник: Oceaneering)

Долгое время считалось, что «подводная фабрика» могла бы снизить затраты на капвложения, но многие части оборудования, расположенные на верхних частях, должны быть сначала обеззаражены, чтобы сделать это видение реальностью. Подводная насосная технология Oceaneering (SPT), недавно получившая награду OTC «Освещение новых технологий», позволяет операторам перемещать системы хранения и впрыска химикатов под водой.

Кристофер Леон, директор по разработке продуктов Oceaneering, сказал, что SPT может помочь снизить капитальные затраты проекта для проектов, позволяя заменить сложное гидроэлектрическое шлангокабель, которое может стоить десятки миллионов долларов на покупку и больше на установку, с помощью питания и связи шлангокабель, который дешевле купить и установить. В основе этой технологии лежит перемещение оборудования для хранения и перекачки химикатов с верхних частей скважины на морское дно.

SPT включает в себя три основные технологии: модули электронасосов (EPM), модули хранения жидкости (FSM) и сопутствующие элементы управления. EPM способен обеспечивать расход от 0-40 галлонов в минуту при рабочем давлении 15 000 фунтов на квадратный дюйм.

FSM оснащен мягким эластомерным баллоном, размещенным внутри резервуара, который обеспечивает двойной барьер для хранения химикатов. Все это размещено в рамке ISO с размерами контейнера. Мочевой пузырь разрушается под водой на глубине многократно и измеримо. Благодаря запатентованному процессу Oceaneering компания способна разрушить мочевой пузырь таким образом, чтобы они могли напрямую измерять объем в мочевом пузыре без использования дополнительного оборудования.

Леон сказал, что при проектировании SPT возникли две большие проблемы: сверхнадежные долговременные подводные насосы и возможность отслеживать доступный объем химикатов, остающихся в подводных пузырях.

Леон сказал, что Oceaneering ставит танки под водой для таких действий, как вмешательство, и «мы знали о некоторых способах улучшить дизайн, который у нас уже есть».

«Технология имеет смысл с точки зрения капитальных затрат, но если насосы ненадежны, деньги, которые вы потратите на извлечение сломанного оборудования, будут теми сбережениями, которые вы реализовали на капитальных затратах», - сказал Леон.

Модули для хранения жидкости могут быть установлены с парой 1500-галлонных баллонов в рамке ISO с размерами контейнера. (Источник: Oceaneering)

Oceaneering провел свои насосы через расширенный процесс аттестации, чтобы соответствовать стандартам API 17Q. Кроме того, был разработан проект, основанный на надежности, для обеспечения того, чтобы все оборудование могло выдерживать трехлетний период работы без технического обслуживания. Это включало ускоренное тестирование ресурса, тестирование химической совместимости, чтобы определить среднее время между отказами системы.

SPT масштабируем для соответствия требованиям на местах, и FSM может быть установлен с парой баллонов по 1500 галлонов в раме с контейнером ISO, что делает его транспортируемой по дороге, и две рамы могут быть подключены для обеспечения 6000 галлонов жидкости для колодца. Мочевые пузыри могут быть либо заполнены на месте, либо пустые модули могут быть извлечены и заменены. Oceaneering проверил заправку в гипербарической камере с уменьшенным резервуаром, в том числе на глубине.

«Мы уже много работаем с этими компонентами», - сказал Леон.

Oceaneering развернул свой FSM в четырехмесячном развертывании в Северном море для проекта вмешательства, который был завершен в начале 2018 года. В уменьшенной версии компания использовала три разных баллона, каждый из которых содержал 150 галлонов различных химических веществ, в Контейнер размером с контейнер размещен на линии слияния в 1400 метрах воды. Платформа заправлялась каждые 21 день для операции и вытягивалась на поверхность для операций пополнения. Подразделение поставляло локальные и увеличенные запасы необходимых химикатов для подводного корабля с дистанционным управлением (ROV) для выполнения интервенционных работ без необходимости остановки для постоянных заправок. Это повысило эффективность и сократило время на выполнение работы, чтобы выполнить необходимые работы, сообщает Oceaneering.

По словам Леона, помимо его потенциала для впрыска химикатов, существуют приложения для подводных гидравлических силовых установок, которые обычно получают гидравлическую жидкость из шлангокабеля.

«Это по сути та же технология, но с немного другим насосом и компонентами», - сказал Леон.

SPT имеет смысл не только для зеленых полей и сверхдлинных выходов, но и для существующих месторождений, где операторы смотрят на продление срока службы, соответствие меняющимся полевым условиям, решение проблемы с текущим шлангокабелем, говорит он.

«С помощью этой технологии вы можете выйти за пределы того, что может сделать текущий шлангокабель», - сказал он.

В то время как Oceaneering сосредоточил свое внимание на технологии морской закачки и хранения химических веществ, Леон сказал, что видение «целой подводной фабрики» еще через пять-восемь лет.
