Скважинные камеры: новое измерение в исследованиях ствола скважины

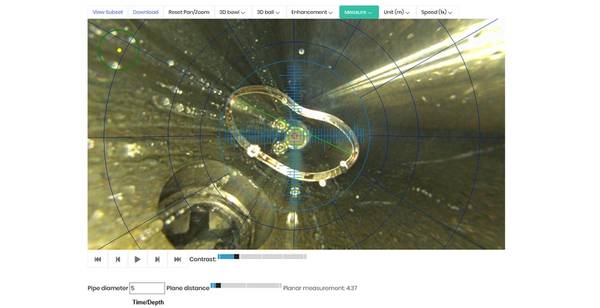

WellCAM демонстрирует возможности измерения в реальном времени. (Изображение: Vision iO)

По мере старения нефтяных и газовых скважин владельцы нуждаются в новых и более совершенных способах сбора и понимания информации о состоянии своих активов.

Скважинные камеры могут быть полезны для нахождения ограничений в стволе скважины во время заканчиваний, и они могут определять места, где обсадная колонна и другие трубы имеют повреждения или коррозию, и измерять трещины и трещины. Дополнительные приложения включают в себя визуализацию потока в скважине, измерение перфорации до и после разрыва, осмотр противовыбросового превентора, скользящей втулки, SSSV, утечек пакера и верха вкладыша. Но скважинные камеры могут использоваться не только для базовых проверок ствола скважины. Их можно использовать для ускорения рыбалки.

«Раньше они шли вслепую или со свинцовыми оттисками, чтобы идентифицировать верхушку рыбы. Рыба может быть здесь, она может быть там », - сказал Пракасен Ватаккайил, менеджер по продуктовой линейке Expro.

Простой способ запуска камеры в скважине позволяет осматривать рыбу, наблюдать ее ориентацию, измерять размеры рыбы и разрабатывать правильный инструмент для ловли рыбы.

«Это может уменьшить количество поездок, необходимых для вылова рыбы», - сказал Ватаккаил.

Само Expro использовало скважинные камеры более трех десятилетий, а несколько лет назад приобрело DHV International, Inc, чтобы завершить предложение своих скважинных камер.

Некоторые пробеги объединяют суппорта с камерами. В этом случае, сказал Ватаккайил, камера будет снимать изображения на пробежке вниз по скважине, а суппорты - измерения на выезде из скважины.

Технология скважинных камер развивалась. Раньше такие камеры могли смотреть только прямо вниз, но некоторые из них могут отображать вид сбоку, включая камеру ViewMax, которая стала частью набора инструментов Expro благодаря приобретению DHV.

Усовершенствования привели к более легкой и уменьшенной версии под названием ViewMax Lite, а дополнительные светодиоды помогают управлять освещением в скважине. Другие компании предлагают камеры с цветными или другими возможностями, которые клиенты могут найти полезными.

«Мы также сотрудничаем с технологическими компаниями», - сказал Ватаккаил. Одним из таких партнерских отношений является Vision iO, производитель скважинных камер, у которого есть 3D-возможности в работах, которые должны быть «интересными и полезными для клиента».

По словам Ватаккайла, существующая уникальная технология камеры «рыбий глаз» партнера визуально регистрирует всю скважину в серии бесшовных цветных изображений высокого разрешения 185/360 градусов для обеспечения полного обзора ствола скважины без переключения с фронтального на боковой обзор.

WellViewer показывает WellCAM 3D изображение на экране. (Изображение: Vision iO)

Дэвид Кловер (David Clover), глобальный директор по работе с клиентами Vision iO, сказал: «Операторы хотят больше, чем просто картинка, и это привело к большой разработке, которую мы проделали с нашими нынешними инструментами».

Предыдущие поколения скважинной камеры WellCAM могли измерять проблемы целостности ствола скважины с точки зрения ширины и высоты и применять фильтры, которые удаляли мусор или частицы в жидкости. Последняя итерация не только переводит измерения в 3D, но и анализирует работу скважины.

«Это дает это дополнительное измерение, глубину в дополнение к ширине и высоте», - сказал он.

Последнее поколение скважинной камеры WellCAM можно использовать в сочетании с 3D-печатью для создания копии поврежденных участков ствола скважины или рыбы. Его также можно использовать с 3D-гарнитурой виртуальной реальности, чтобы заглянуть внутрь скважины.

По словам Кловера, технология WellCAM 3D компании Vision iO размещает несколько камер по спирали по всей длине инструмента, обеспечивая возможность 360-градусного сканирования ствола скважины. Концепция доказана, и производитель планирует запустить опытный образец в пробной скважине в 4 квартале 2019 года, сказал он.

«Вместо того, чтобы просто просматривать изображения, если есть рыба, поврежденный клапан или поврежденная оправка газлифта», используя захваченные данные в системе, они могут «распечатать то, что находится в стволе скважины, и передать инженерам-технологам или рыболовной компании». и скажите: «Это то, что мы нашли хорошо, вот информация, которая позволит вам решить проблему», - сказал Кловер. «Мы уже сделали это с сухим прототипом».

Захваченные данные можно анимировать для просмотра на 360 градусов с помощью системы виртуальной реальности, чтобы позволить пользователю «манипулировать или перемещаться» по изображению ствола скважины.

«На сегодняшних зрелых нефтяных месторождениях, где есть такие вещи, как коррозия, повреждения и износ, где целостность ствола скважины важна для клиента, они легко смогут увидеть ухудшение ствола скважины, запуская камеру такого типа раз в год, Клевер сказал.

Это представление из года в год даст операторам некоторое представление о том, как расставить приоритеты вмешательств и ремонтов, чтобы минимизировать затраты и улучшить HSE, сказал он.

Камера WellCAM 3D представляет собой инструмент диаметром 2 7/8 дюйма. Он может работать как отдельный инструмент в конце строки или в средней строке вместе с несколькими инструментами телеметрии. Однако, как и во всех скважинных камерах, для получения изображения ствола скважины требуется прозрачная жидкость.

Более ранние поколения камеры выполнили более 400 операций.

3D-печать, созданная непосредственно из данных камеры WellCAM 3D. (Изображение: Vision iO)
