Добро пожаловать в App Store

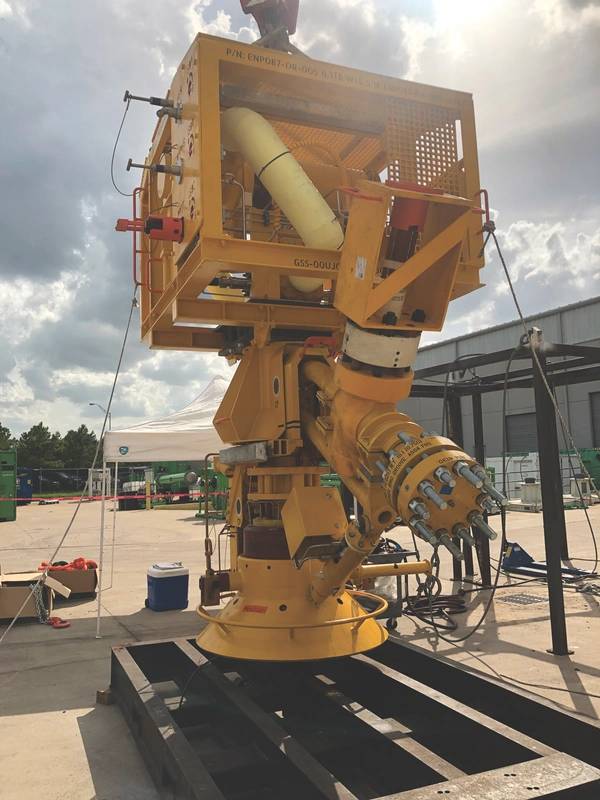

Модуль обеспечения потока Enpro FAM во время теста интеграции системы (SIT). (Фото: Enpro)

Представьте себе своего рода магазин приложений для подводных рождественских деревьев; платформа для плагинов, в которую можно добавить и изменить множество функциональных возможностей. Эта концепция была разработана британской компанией Enpro, специализирующейся на подводных технологиях, за исключением того, что она называет его «технологическим портом USB».

Идея состоит в том, что операторы могут заказать запасные рождественские деревья для своих проектов, а затем использовать концентратор модуля доступа к потоку (FAM) для расширения своих возможностей, как и когда это требуется, от операций вмешательства до измерения расхода или очистки.

FAM находится внутри перемычки, где он соединяется с деревом (или коллектором) и обеспечивает концентратор, который используется для сменных модулей FAM, от ввода в эксплуатацию на месте до вывода из эксплуатации.

Технология Enpro, которая может взаимодействовать с любой подводной производственной системой производителя оригинального оборудования, была создана той же командой, которая ранее основала DES Operations, которая вместе с изобретенной ими технологией MARS (Multiin Application Reinjection System) была продана Cameron в 2007 году.

Ян Дональд, генеральный директор Enpro, говорит: «Старый метод стандартизации состоял в том, чтобы уместить все, что может потребоваться в поле на протяжении всей жизни поля, на дереве или коллекторе, что увеличивает затраты и график. Есть альтернатива; используйте вещи, которые вам нужны, когда они вам нужны », - говорит он. «Приготовьте дерево и коллектор с полки, а затем используйте FAM, чтобы быстрее получить первое масло. Тогда вы сможете получить расширенные функциональные возможности, не нуждаясь в специально разработанном дереве, вы минимизируете использование дерева Xmas и у вас есть перспективы на будущее. Наденьте то, что вам нужно, когда вам это нужно.

Первый FAM был развернут в 2016 году на спутнике BP Nakika K3 (Keplar) в Мексиканском заливе США. Там было использовано стандартное дерево с врезкой в коллектор. Обычно здесь используется контур потока, говорит Дональд, но это было бы неэкономично, чтобы достичь оптимального местоположения в верхней части скважины. Вместо этого использовалась прямая линия, поддерживаемая FAM с многофазным расходомером, измерителем обводненности и детектором песка. Для управления потоком на другом конце ответвления был развернут модуль FAM обеспечения потока. По словам BP, десятки миллионов долларов были сэкономлены на проекте благодаря использованию дерева акций, избавившегося от петли потока. «Это потенциальная модель для обратных связей в регионе», - говорит Дональд.

С тех пор FAM были использованы на более чем 50 скважинах на 16 подводных месторождениях, от Мексиканского залива США до Западной Африки и Северного моря, в проектах от добавления возможности измерения расхода до обеспечения возможности подключения нескольких скважин до 10 километров.

Другие проекты включали в себя модернизацию нескольких FAM на месторождении Tullow, на шельфе Западной Африки. «Им так понравилось, что они указали это для всех новых скважин на месторождении TEN», - говорит Дональд. Проточная втулка с двумя отверстиями может быть использована в качестве «заполнителя» для любых будущих требований. Вначале это будут многофазные расходомеры, а затем и возможность гидравлического вмешательства. Для нагнетательных скважин используются отдельные счетчики, а также могут использоваться концентраторы FAM для свиноводства. «Наличие таких модулей, как счетчики, которые можно извлекать независимо, экономит затраты», - говорит Дональд. «Проточная втулка может быть заменена дозатором или доступом для гидравлического вмешательства в любой точке срока службы».

В Мексиканском заливе оператор LLOG использовал эту технологию на нескольких месторождениях. «Это означает, что они могут использовать стандартные деревья и стандартные коллекторы, упрощая при этом конструкцию перемычек и делая извлекаемые модули, - говорит Дональд, - быстрее заканчивая смазывание, а затем настраивая их».

Подводный модуль безопасности Enpro FIS (SSM) на палубе до развертывания. (Фото: Enpro)

Концентраторы FAM также использовались для гидравлического вмешательства, наряду с другой ключевой технологией Enpro, ее запатентованной системой Flow Flow Intervention (FIS), которая включает прокачку через ряд трубопроводов от судна до FAM на глубине 2000 метров.

Дональд говорит, что ранним драйвером концепции FIS было открытие более простых операций по разведке подводных скважин, предоставляя гидравлический / флюидный доступ к скважинам с использованием небольших судов и технологий, включая композитную трубу, змеевик или трубу.

На сегодняшний день Enpro развернула в Гане FIS на 10 000 фунтов на квадратный дюйм (psi). В настоящее время она работает на системе 15000 фунтов на квадратный дюйм, для использования на глубине до 3000 метров. Система, которая будет включать в себя бортовые фонари и камеру, поэтому второй дистанционно управляемый автомобиль (ROV) «глазного яблока» не требуется на месте, недавно прошел заводские приемочные испытания и работает в направлении API17G2.

Enpro также работает над проектами разработки, чтобы добавить другие «приложения» к предложению FAM, включая HIPPS (систему защиты от высокого давления), насос FAM, основанный на технологии двухвинтового насоса с принудительным смещением и FAM кислотной нейтрализации.
