Уроки, извлеченные из обзора I3P оборудования HPHT

Хариш Патель, АБС9 января 2019

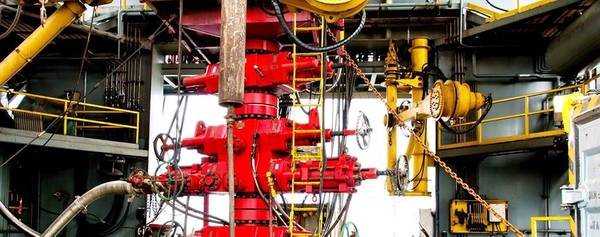

(Фото: ABS)
(Фото: ABS)

Бюро безопасности и защиты окружающей среды Министерства внутренних дел США (BSEE) определяет среду высокого давления / высокой температуры (HP / HT) как любой резервуар, для которого требуется оборудование для заканчивания скважин или оборудование для контроля скважины с назначенным значением давления более 15 000 фунтов на квадратный дюйм и / или номинальная температура выше 350 ° F.

Эти более жесткие и экстремальные условия бурения HP / HT представляют собой проблему для оффшорных операторов и сервисных компаний. Для безопасной и успешной работы в средах HP / HT операторы не могут использовать существующее оборудование, поскольку оно превышает его возможности. Операторам необходимо перепроектировать оборудование для соответствия условиям HP / HT, а также выполнить расширенное планирование для измененных операционных процедур. Кроме того, оборудование HP / HT должно проходить проверку и подтверждение проекта в соответствии с требованиями BSEE.

Для новых технологий, столь же сложных с технической точки зрения, как оборудование HP / HT, BSEE требует проверки независимой третьей стороной (I3P) для облегчения процесса утверждения.

BSEE требует, чтобы оффшорный оператор назначил I3P, который отвечает за оценку документации, относящейся к новой технологии, и составляет отчет для рассмотрения и одобрения BSEE. Эти требования BSEE требуют от оператора, производителя оригинального оборудования и субвендоров работать с I3P и BSEE.

Независимый сторонний процесс проверки
Для оффшорной индустрии, чтобы безопасно исследовать среды HP / HT, очень важно, чтобы все оборудование проходило строгий процесс аттестации технологий.

Классификационные организации особенно хорошо подходят для роли I3P. Как независимые стороны с высоким уровнем технической экспертизы, классификационные общества могут поддерживать сертификацию и помогать BSEE в оценке оборудования для приложений HP / HT. АБС также имеет аналогичный процесс сертификации типа и надежного процесса управления продукцией.

ABS действует как I3P, чтобы помочь в квалификации проекта, рассматривая требования проверки и валидации проекта и документацию предлагаемого оборудования HP / HT. В этой роли I3P ABS должна работать вместе со всеми основными участниками, вовлеченными в операции HP / HT, чтобы проверить и подтвердить, что проекты соответствуют всем применимым кодексам API, ASME, стандартам и руководствам.

I3P обязан проверять выбор материала, методы анализа конструкции, расчеты, валидационные испытания, процесс изготовления и обеспечение качества, а также документацию, относящуюся к квалификации технологии, предоставленной производителями оборудования. I3P требуется для генерации различных отчетов для каждой единицы оборудования в соответствии с требованиями BSEE.

Эти отчеты I3P необходимы для получения окончательного одобрения BSEE в Мексиканском заливе США. Уроки, извлеченные в ходе I3P, помогут ABS установить базовый уровень для стандартизации процесса сертификации бурового оборудования HP / HT и других новых технологий.

Уроки, извлеченные ABS как I3P
При проверке и подтверждении технологии HP / HT возникло несколько проблем. Некоторые из этих проблем носят технический характер, а другие - административные.

Одним из наиболее важных уроков было то, что I3P должен быть частью любого проекта HP / HT на раннем этапе. Присоединившись к процессу в начале, I3P может с самого начала ознакомиться с новой или адаптированной технологией. Кроме того, легче выбирать программные инструменты и сообщать сроки проекта в начале проекта, а не ближе к его завершению.

Связь между производителем оборудования, оператором и любыми поставщиками является ключевой. Во время первоначального стартового совещания ABS как I3P и оффшорный оператор принимают решение об управлении документацией, соглашениях о неразглашении и общем программном обеспечении для обмена информацией.

Другой проблемой может быть доступность информации или, скорее, ее отсутствие. Первоначальной информации может быть недостаточно для проведения надлежащей проверки - например, отчеты содержат только очень высокоуровневую сводку, а не детали, расчеты и т. Д., Или если процедура испытания не включает в себя тестовое устройство и настройку и т. Д.

Коды BSEE и API требуют, чтобы оборудование соответствовало методологии проверки проекта ASME. Это требование представляет собой уникальную проблему для промышленности, поскольку эти новые методологии проектирования сравниваются с традиционными методами API. ABS заметила, что применение и понимание методологии ASME варьируется от производителя к производителю. Эта изменчивость представляет собой уникальную проблему для I3P, в частности, для анализа усталости и механики разрушения.

Еще один извлеченный урок - квалификация и испытания материалов для разработки необходимых свойств, в частности свойств механики усталости и разрушения.

После рассмотрения документации I3P, производитель и оператор оригинального оборудования должны предоставить четкое решение для любых комментариев или выводов. Эта резолюция может представлять собой техническое обоснование, пересмотренный документ, дополнительную документацию, новые испытания и т. Д. В любых технических совещаниях, проводимых для рассмотрения результатов, должны участвовать ключевые эксперты в данной области, такие как производитель исходного оборудования, I3P и оператор.

Еще раз, общение является ключевым. Должно быть соглашение по элементам действий и обязанностям, и ABS, как I3P, должен знать, кто отвечает за реагирование на выводы ABS (производитель исходного оборудования, оператор или субвендор).

Ответственным за проект HP / HT иногда может потребоваться освобождение от применимых норм и стандартов. В этом случае I3P должен рассмотреть обоснование отклонения и сопроводительную документацию. В окончательном отчете I3P любые отклонения должны быть сообщены BSEE.

Будущие последствия
BSEE и ABS выполняют аналогичную роль в проектах HP / HT. Обе организации стремятся быть сетью безопасности для оффшорных операторов и способствуют как безопасности, так и защите окружающей среды.

Одной из основных целей ABS в ходе этих текущих проектов HP / HT является создание стандартизированного процесса сертификации для проверки / валидации HP / HT, материалов и производственных процессов. Требования сертификации постоянно разрабатываются с целью улучшения общей программы безопасности для глубоководных буровых и эксплуатационных установок.

Мы по-прежнему привержены ABS для повышения безопасности, так как оффшорная индустрия выходит на новые рубежи, такие как среды HP / HT. Класс и сертификация могут дать оффшорным операторам большую уверенность в том, что их оборудование способно к безопасной и надежной работе.


Автор
Хариш Патель (Harish Patel) - старший технический советник и инженер по корпоративным оффшорным технологиям, бурению и обработке в ABS. Он имеет более чем 25-летний опыт работы в отрасли, связанный с проектным анализом буровых систем и оборудования. Он также помогает разрабатывать требования для классификации и сертификации различных оффшорных технологий, таких как оборудование для управления скважинами HP / HT, подводное оборудование и
системы бурения под давлением .
