Гонки до 20К экипировки в условиях смены правил

Дженнифер Палланич3 мая 2019

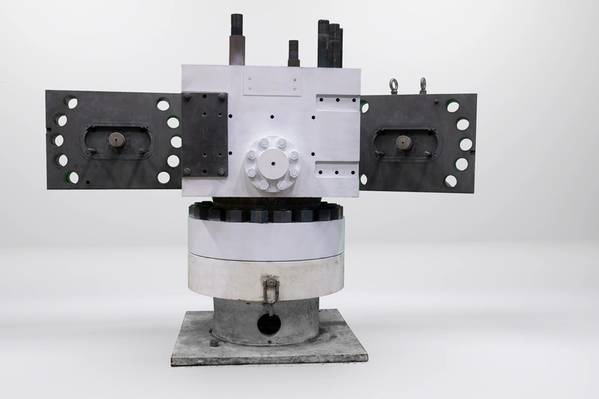

20-килограммовый баран BHGE соответствует требованиям PR2 и API 16A HPHT Annex H. (Источник: BHGE)
20-килограммовый баран BHGE соответствует требованиям PR2 и API 16A HPHT Annex H. (Источник: BHGE)

Потребительское давление на оборудование с пропускной способностью 20 000 фунтов / кв.дюйм сохраняется в течение более десяти лет, но не было утверждено никаких отраслевых стандартов. Это не остановило заказы на такое оборудование, хотя некоторые были позже отменены.

Baker Hughes, компания GE, имеет прототип подводного противовыбросового превентора (BOP) 20K и соответствующее оборудование в своей лаборатории в Хьюстоне. По словам Боба Джаджа (Bob Judge), директора по бурению BHGE, Боба Джаджа, спецификация для бурового оборудования, 20K BOP была полностью протестирована и полностью соответствует последнему проекту API 16A 4th Edition PR2 и Приложению H, Спецификации для сквозного оборудования

Тем не менее, отметил Вирал Шах, менеджер по системному проектированию в BHGE, существующие спецификации 16A на самом деле не относятся к оборудованию, превышающему 15 кПа, хотя в настоящее время разрабатывается проект с изложением спецификации 15 К + пси, называемый Приложением H.

«Мы превысили проект требований, изложенных в Приложении H», - сказал Шах. «Есть много движущихся частей, как только вы поднимаетесь выше 15 000 фунтов на квадратный дюйм. Добраться до финиша было непросто, но мы сейчас там ».

Судья говорит, что когда BHGE начал эту работу, обозначения API 16A 4-е издание PR2 не существовало.

«Это ново», - сказал судья. «Поскольку правила меняются, мы должны признать это и продолжать разработку».

Шах отметил, что одним из самых больших изменений от существующих к предлагаемым нормативам является стандарт анализа, например, для определения характеристик материалов и анализа усталости. Он добавил, что не только стандарты не существовали, когда был размещен первоначальный заказ на подводную добычу 20K, но и другие рыночные условия.

«В отсутствие стандарта индустрия должна была приложить все усилия, чтобы понять условия, уникальные для 20К, которые отличаются от 15К, с которыми мы могли бы столкнуться», - сказал судья. По его словам, существуют безграничные возможности, которые BHGE перевел в управляемое число. «С точки зрения дизайна и тестирования, это самая строгая вещь, которую мы, как отрасль, сделали».

Стек 20K BOP с шестью баранами и двумя кольцевыми стеками. (Источник: BHGE)

20K BOP BHGE имеет диаметр отверстия 18,75 дюйма и рассчитан на 350 градусов по Фаренгейту. Бараны имеют усилие сдвига 2,55 миллиона фунтов. Занимаемая площадь для всего стека составляет приблизительно 20 футов x 15 футов. В зависимости от конфигурации длина стопки составляет около 49 футов или 56 футов, а вес - около миллиона фунтов.

«Когда мы отправились в путешествие на 20 КБ, мы смотрели на того, кто строит специально построенный буровой корабль за 20 000 фунтов на квадратный дюйм. Затем рынок изменился. Клиенты хотели знать: «Можем ли мы дооснастить существующие установки для 20К?», - сказал Шах. «С тех пор мы разработали наш стек 20 КБ, чтобы соответствовать размерам стека 15 КБ, что позволяет нашим клиентам модернизировать существующие буровые установки».

На сегодняшний день BHGE построил прототип 20K BOP и соответствующее оборудование, которое он хранит в лаборатории в Хьюстоне для тестирования, разработки и аттестации баранов, сказал Джадж. В 2017 году BHGE начала поставлять сертифицированные API 16A подводные устьевые соединители 20К для укупорки.

В настоящее время BHGE совместно с оператором проводит предварительное проектное проектирование (FEED), чтобы спроектировать и проверить оборудование 20К в соответствии с их конкретными требованиями, чтобы оператор мог развернуть оборудование 20К в Мексиканском заливе.

Операторы думали об оборудовании 20К, начиная от BOP до устьев скважин, деревьев и другого оборудования.

«Рынок определил потребность и желание, но я не думаю, что экономика пока работает», - сказал Джадж. «Мы находимся в режиме ожидания и ожидания, и когда отрасль готова, мы готовы».

Разъем устья скважины 20K был квалифицирован и испытан в соответствии с требованиями API 16A, 4-е издание и Приложение H. (Источник: BHGE)
